シーガルフォー浄水システム ビルトインタイプの取り付けを自分でやってみよう!

ビルトインの取り付けに必要な工具セット

ビルトイン設置用工具5点セット
標準価格 27,540円(消費税込み、送料500円)

  • プラスドライバー
    工具 プラスドライバー
  • タテカランプライヤ
    工具 タテカランプライヤ
  • モンキレンチ
    工具 モンキレンチ
  • 振動ドリル
    PSB400RE型
    工具 振動ドリル PSB400RE型
  • ホールソー(40mm)
    工具 ホールソー

ビルトインタイプ 取り付け手順

画像をクリックすると拡大してご覧いただけます。

  1. 水道の元栓を締めて、給水栓を取り付けし、本水栓から水を分岐する。
    取り付け手順1 給水栓を取り付けし、本水栓から水を分岐する。

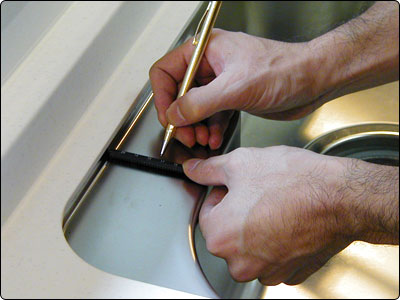

  2. シンク下の垂木などを確認し、センターをとる。
    取り付け手順2 シンク下の垂木などを確認し、センターをとる。

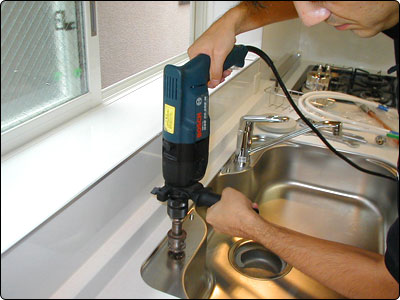

  3. 低回転でゆっくり「コロコロ」とドリルを回す。
    取り付け手順3 低回転でゆっくり「コロコロ」とドリルを回す。

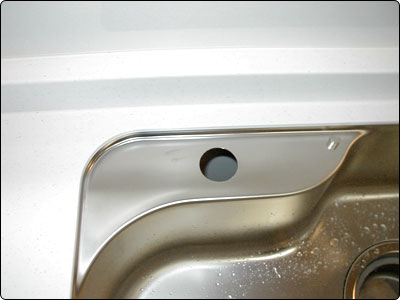

  4. 穴が空きました。

    取り付け手順4 穴が空きました。

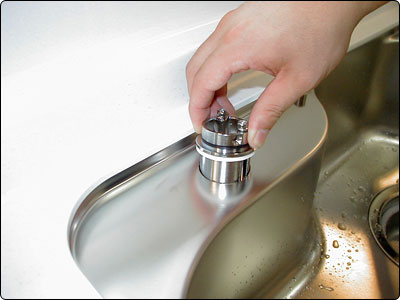

  5. 上面アダプターの位置を決め、穴が正面にくるように差し込む。
    取り付け手順5 上面アダプターの位置を決め、穴が正面にくるように差し込む。

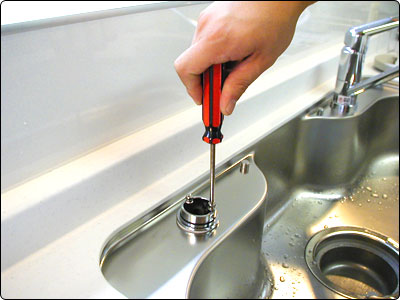

  6. プラスドライバーで、上面アダプターを天板に固定する。
    取り付け手順6  プラスドライバーで、上面アダプターを天板に固定する。

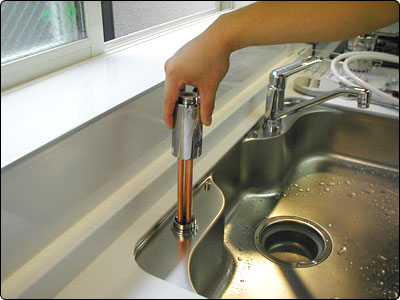

  7. 水栓本体を上面アダプターにはめ込む。
    取り付け手順7 水栓本体を上面アダプターにはめ込む。

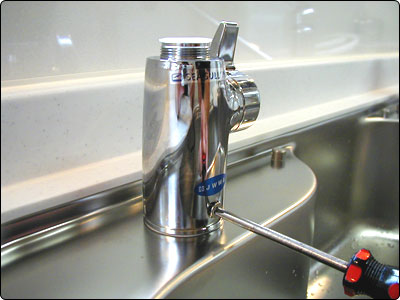

  8. 固定ビスを締め込み、水栓本体を固定する。
    取り付け手順8 固定ビスを締め込み、水栓本体を固定する。

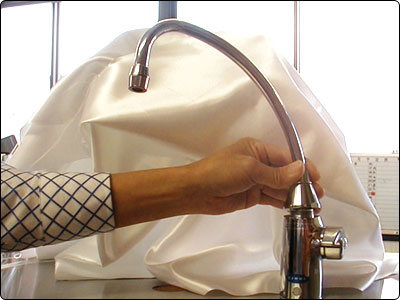

  9. 吐水パイプをねじ込み、セットする。

    取り付け手順9 吐水パイプをねじ込み、セットする。

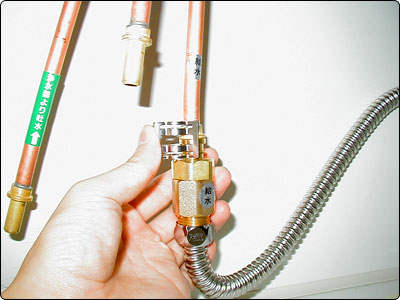

  10. 専用水栓と給水栓をフレキ管
    で接続する
    取り付け手順10 専用水栓と給水栓をフレキ管で接続する。

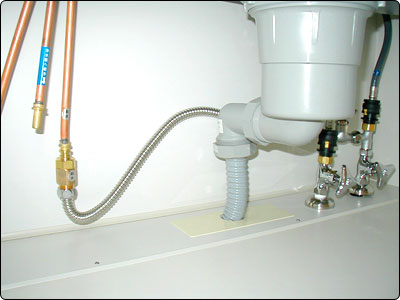

  11. 上図のように接続します。

    取り付け手順11 専用水栓と給水栓をフレキ管で接続する。

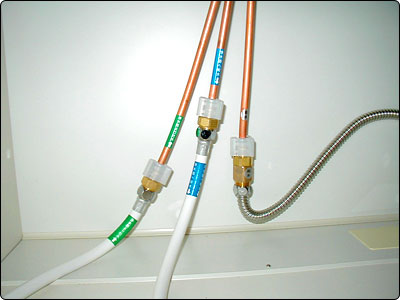

  12. 浄水器本体と専用水栓(IN/OUT2本)をワンタッチジョイントホースで接続。
    取り付け手順12 浄水器本体と専用水栓(IN/OUT2本)をワンタッチジョイントホースで接続する。
  13. INとOUTを間違えないように注意!

    取り付け手順13 INとOUTを間違えないように注意!

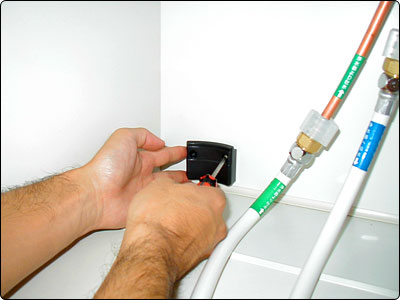

  14. フック板をネジ2本で固定する。

    取り付け手順14 フック板をネジ2本で固定する。
  15. 本体にカートリッジをセットし、コネクターを取り付ける。
    取り付け手順15 本体にカートリッジをセットし、コネクターを取り付ける。
  16. 浄水器本体をフック板にかけて、ワンタッチジョイントホースを本体と接続すれば完成です。
    取り付け手順16 浄水器本体をフック板にかけて、ワンタッチジョイントホースを本体と接続すれば完成です!
