空気イオンカウンター専用アプリケーション ITS-801A アンデス電気

machine

  • 空気イオンカウンター 測定器
  • 空気イオンカウンター専用アプリケーション ITS-801A
  • 製造元 アンデス電気
  • ※ 販売終了致しました。
  • 資料請求ボタン

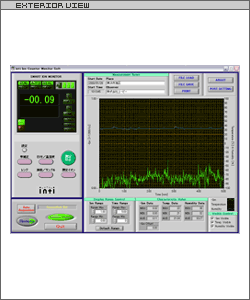

  • 空気イオンカウンター(ITC-201A)の測定データを簡単にビジュアル化。
  • カウンターの計測データをPC上で再現可能
  • カウンターのリモート操作が可能
  • リアルタイムに計測データを表示可能
  • グラフや数値データでの印刷が可能
  • 表示機能の充実
  • 任意のデータをファイルに保存可能
  • マウスでクリックするだけの簡単操作
  • マイナス/プラスイオン同時測定が可能な「プロ仕様空気イオンカウンター inti-Pro」も新登場!

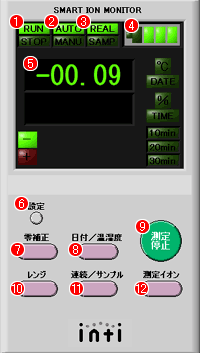

イオンカウンタコントロールパネル

イオンカウンター本体の操作と同様の手順で、接続中のイオンカウンターを操作することが出来ます。外観及び各ボタン使用時の処理内容はイオンカウンター単体使用時のものにほぼ準拠しています(一部除く)。

panel

  1. 動作状態LED … 現在の動作状態を示すLEDです。
  2. レンジLED … 現在のレンジ設定状態を示すLEDです。
  3. 測定モードLED … 現在の測定モード設定状態を示すLEDです。
  4. 電池残量レベルLED … 接続中のイオンカウンタの現在の電池残量を0〜4の5段階表示にて示すLEDです。
  5. 数値表示部&表示項目LED … イオンカウンタの現在の設定や測定値が表示されるとともに、現在の設定表示項目に従い、各LEDが点消灯します。
  6. 設定ボタン … 接続中のイオンカウンタの内部日時の設定を行うためのボタンです。
  7. 零補正ボタン … 測定イオンの表示オフセット値の設定を行うためのボタンです。
  8. 日付 / 温湿度ボタン … 数値表示部の表示項目の変更を行うためのボタンです。
  9. 測定停止ボタン … イオン測定の開始/停止を行うためのボタンです。
  10. レンジボタン … 測定イオンの表示レンジの設定を行うためのボタンです。
  11. 連続/サンプルボタン … イオン測定時の測定モードの設定を行うためのボタンです。
  12. 測定イオンボタン … イオン測定時の測定・表示するイオン項目の設定を行うためのボタンです。

アプリケーションコントロールパネル

PCとイオンカウンターの接続や、イオンカウンター内の蓄積サンプリング測定データの読み出しなどに関する表示/操作をします。

panel

  1. 集計ボタン … イオンカウンタに蓄積されているサンプリング測定データの読み出しを行うためのボタンです。
  2. 集計進行度バー … データ受信の進行度をバー表示にて示します。
  3. リモートボタン … RS232Cシリアルポートに接続しているイオンカウンタとソフトウェアとのデータ通信を開始させます。
  4. 通信状態LED … イオンカウンタ本体とPCとの通信状態を示すLEDです。
  5. プログラム終了ボタン … このボタンを押すことにより、アプリケーションソフトを終了します。

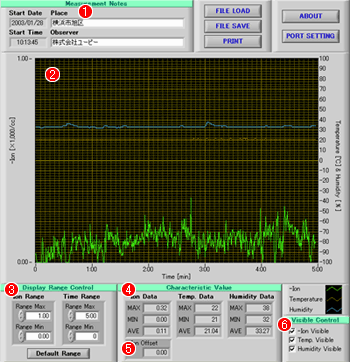

測定イオンデータディスプレイ

接続したイオンカウンタからPCが受信したイオン測定データ(リモートコントロール時の測定データやイオンカウンタに蓄積されたサンプリング測定データ)や、ファイルから読み出した測定済みの測定データの表示/操作をします。

panel

  1. 測定場所/測定者名書き込み欄 … ユーザーが測定データの測定場所/箇所や測定者名等を自由に書き込めます。
  2. データグラフ … イオン測定データの−/+イオン値、温度値、湿度値をグラフ表示します。
  3. グラフレンジ設定部 … グラフの表示領域を設定することが出来ます。
  4. 各データ表示部 … 現在表示中のイオン測定データの−/+イオン値、温度、湿度データの最大値、最小値、平均値が表示されます。
  5. オフセット表示部 … 現在の、マイナスまたはプラスの表示オフセットイオン値が表示されます。
  6. 表示項目チェック … データグラフの各項目の表示/非表示を選択するチェックボックスです。
